CABLE DUCTOS, CANALETAS

LUIS MIGUEL QUISPE PINAYA, EDSON IVAN TALLACAHUA POMA

miguenal1@gmail.com , edvalo1414@gamil.com

Sexto Semestre, Paralelo 6b -  Ingeniería de Redes – Universidad Publica de El Alto

Resumen.-

El laboratorio consta de la elaboración de cable ductos, canaletas, tales que son necesarios para la instalación de los diferentes cables que circulan para los procesos de envío de información, cables que envían datos, electricidad y los demás procesos que realizan.

Se podrá ver los diferentes tipos de canaletas que se utilizan en variedades de sistemas de comunicación para los cables.

Introducción.-

Tipos de Canaletas.-

Ductos Bajo Piso
Son generalmente utilizados en salas de equipos. Sin embargo pueden ser también utilizados para oficinas.Debajo de este sistema de soportes puede ser instalado un sistema de ductos para cableado de telecomunicaciones, de energía, etc. No se recomienda tender cables “sueltos” debajo del piso elevado.

Ductos Aparentes
Los ductos aparentes pueden ser metalicos o de PVC, rigidosen ambos casos. No se recomiendan ductos flexibles para las canalizaciones horizontales. Las características de estos ductos y de su instalación deben ser acordes a los requisitos arquitectónicos y edificios.

Bandejas
Las bandejas portacables consisten en estructuras rigidas, metalicas o de PVC, generalmente de seccion rectangular . La base y las paredes laterales pueden ser solidas o caladas. Las bandeja de este tipo pueden o no tener tapa.

Techo Tecnico
Ductos sobre cielorasos pueden ser utilizados, siempre y cuadno su acceso sea sencillos, por ejemplo, removiendo planchas livianas de cieloraso. Los ductos o bandejas sobre cieloraso deben estar adecuadamente fijados al techo, por medio de colgantes.

Ductos Perimetrales

Los ductos perimetrales pueden ser usados para llegar con el cableado horizontal hasta las áreas de trabajo, en caso de oficinas cerradas o tipo “boxes”.

Cortes de un Cable.-

• Antes de cortar se debe de quitar la tapa del cable ducto, ademas de que esta nunca se debe cortar con la tapa.

• Quitado la tapa se debe de medir el ancho de la canaleta y así formar un cuadrado perfecto dando así que los lados sean iguales y de esquina a esquina formen un angulo de 45º.

• La linea que forma de esquina a esquina en los cuadrados de cada lado. esa linea debera ser la que se corte por entre los dos cuadrados.

Método Experimental.-

Materiales Para El Uso En El Laboratorio.-

Cable Ductos.

Cierra Metalica

Lija, Reglas, Estilete

Pasos a seguir en el proceso para armar las diferentes canaletas :

• Para los cada canaleta es necesario saber que forma tendrá la estructura del lugar en que se armara las canaletas para eso se mostraran las diferentes formas que se podrían utilizar.

• Siempre sacar la tapa primero para hacer el corte de una canaleta o solamente hacer el corte en donde va el cable no cortar la tapa.

• Hacer los cortes que se marcaran dependiendo las medidas.

• Para cada forma de canaleta siempre tapar los lados en que termina, tal así que es una regla la que no debe estar a la vista el cable.

• Estos lados pueden ser tapados con la mima canaleta midiendo el ancho de la canaleta y cortar todo ese ancho como una tapa.
• Con la ayuda de la regla en L podriamos ayudarnos a medir y sacar un angulo de 45º en cortes para esquinas.

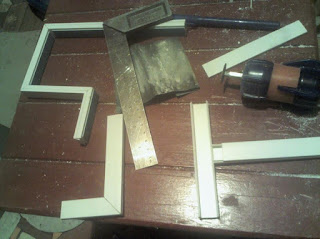

• Aquí se muestran los diferentes cortes y formas que se podrían usar.

Resultados.-
Como se muestra en las diferentes imágenes, se puede ver que para diferentes casos que se nos presenten en un armado de canaletas estos nos servirían para tener una buena presentación de las canaletas ademas de que se adecuan a las normas de cableado.

Discusión.-
El laboratorio realizado nos mostró que puede haber diferentes formar de hacer las canaletas ademas de los diferentes casos que se nos presenten en una estructura, tal así que esto solo depende de la creatividad del que lo realiza.

Conclusiones.-

Ya realizado el laboratorio se puede dar el concejo de siempre quitar la tapa y ver que el corte no pueda afectar a sus lado para que la tapa se empaque correctamente.
